SKIZZE AUFLAGER 2 |TECHNIK|
sketch of support |technical|

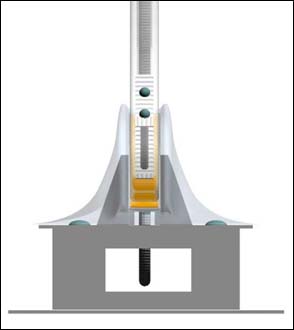

Ansicht von vorne
Bogen und Abdeckung transparent dargestellt




Detaildarstellung
Bogen und Abdeckung transparent dargestellt

1. Verstärkungseinlagen im Bogen
2. Abdeckung der Ankerpunkte (alternativ: Einlassen der Anker bündig in den Bogen)
3. Aussteifung im Bogen (Druckrohre wirken entgegen der Spannkräfte)
4. Kevlar
5. Stahlblech-Stragkonstruktion
6. Abdeckung (Tiefzieh-Werkstück - hier transparent dargestellt)
7. Kabeldurchführung (flexibler Schlauch), passt sich unterschiedlichen Neigungen an




Detaildarstellung Neigungsverstellung
Bogen und Abdeckung transparent dargestellt

Die Pfeile zeigen die Richtung der möglichen Verschiebungen des Bogens auf der Tragkonstruktion. Dadurch stellt sich der Bogen in unterschiedliche Neigungen. Durch Verspannung mit den hier rot gezeichneten Gewinden wird der Bogen auf der Tragkonstruktion gehalten und arretiert. Die Einspann-Gewinde sind im Bogen fest verankert. Durch ein Langloch in der Tragkonstruktion (langer Pfeil) ist eine Verschiebung und damit Neigungsverstellung möglich.




Detaildarstellung Stahl
alle transparent, nur als Linien dargestellten Bauteile sind Stahlprofile/Bleche

1. Obere Stahlplatte (Grundplatte für die Bogen-Halterung)
2. Untere Stahlplatte (dient vor allem als Gewicht, um die Lasten aus der Gesamtkonstruktion zu verteilen und zu stabilisieren, da keine Fundamente möglich sind.
WICHTIG: JUSTIERMÖGLICHKEIT HIER ODER ZWISCHEN STAHLRAHMEN UND OBERER PLATTE!
3. Stahlrahmen mit Durchlässen für Kabel usw. an allen Seiten. Der Rahmen dient vor allem dazu, den Abstand zur Höhe des umgebenden Bodens (OK: 100 mm) zu erreichen.
4. Befestigungspunkte der oberen Stahlplatte (mit darauf fest verbundener (geschweisster) Tragkonstruktion für den Bogen) - Justiermöglichkeit
5. Tragkonstruktion für den Bogen (Blech, geschweisst)
