EPSON at CeBit Hannover fair 18.-24.03.1999
STUDIE UND REALISIERUNG
study and implementation
EPSON Deutschland GmbH
Halbfas | Applied Research
KOTON.DE
furniture
design
installation
BODEN-LAGER | BEZEICHNUNG | MONTAGE |
baseplate | notation | installation |
| Bezeichnung | Position (siehe auch Grundriss) | weitere Angaben | |||||||
| lfd. Nr. | Gruppe | Lager: | Mittelpunkt | Kabeldurchlass | Drehung | Segel | Segelradius | ||
| . | . | . | x | y | x | y | . | . | . |
| 01 | Neuheit. (NE) | NE-01 | 1,51 | 4,04 | 1,56 | 4,19 | 30° > | NE-1-U NE-1-O |
780 |
| 02 | Neuheit. (NE) | NE-02 | 4,63 | 2,26 | 4,74 | 2,37 | 30° > | NE-1-U NE-1-O |
780 |
| . | . | . | . | . | . | . | . | . | . |
| 03 | Info (IN) | IN-01 | 14,25 | 2,98 | 14,21 | 3,13 | 0° | IN-1-E | 780 |
| 04 | Info (IN) | IN-02 | 17,84 | 2,98 | 17,88 | 3,13 | 0° | IN-1-E | 780 |
| . | . | . | . | . | . | . | . | . | . |
| 05 | Stylus01 (S1) | S1-01 | 22,88 | 3,96 | 22,74 | 3,90 | 140° < | S1-1-E | 390 |
| 06 | Stylus01 (S1) | S1-02 | 25,49 | 1,79 | 25,45 | 1,63 | 140° < | S1-1-E | 390 |
| . | . | . | . | . | . | . | . | . | . |
| 07 | Stylus02 (S2) | S2-01 | 28,36 | 1,79 | 28,38 | 1,63 | 120° > | S2-1-U S2-1-O |
780 |
| 08 | Stylus02 (S2) | S2-02 | 31,76 | 2,96 | 31,85 | 2,82 | 120° > | S2-1-U S2-1-O S2-2-U S2-2-O |
780 |
| 09 | Stylus02 (S2) | S2-03 | 34,22 | 5,55 | 34,37 | 5,47 | 120° > | S2-2-U S2-2-O S2-3-U S2-3-O |
780/390 |
| 10 | Stylus02 (S2) | S2-04 | 34,35 | 8,93 | 34,49 | 9,00 | 120° > | S2-3-U S2-3-O S2-4-U S2-4-O |
390 |
| 11 | Stylus02 (S2) | S2-05 | 31,63 | 10,96 | 31,66 | 11,12 | 120° > | S2-4-U S2-4-O |
390 |
| . | . | . | . | . | . | . | . | . | . |
| 12 | Stylus03 (S3) | S3-01 | 26,36 | 10,32 | 26,30 | 10,47 | 50° < | S3-1-U S3-1-O |
390 |
| 13 | Stylus03 (S3) | S3-02 | 24,19 | 7,71 | 24,03 | 7,75 | 50° < | S3-1-U S3-1-O |
390 |
| . | . | . | . | . | . | . | . | . | . |
| 14 | Anwend. (AW) | AW-01 | 21,38 | 17,22 | 21,50 | 17,33 | 60° > | AW-1-E | 780 |
| 15 | Anwend. (AW) | AW-01 | 23,18 | 14,12 | 23,33 | 14,17 | 60° > | AW-1-E | 780 |
| . | . | . | . | . | . | . | . | . | . |
| 16 | Aktion01 (A1) | A1-01 | 25,77 | 17,45 | 25,61 | 17,47 | 140° < | A1-1-U A1-1-O |
390 |
| 17 | Aktion01 (A1) | A1-02 | 27,07 | 14,32 | 26,96 | 14,20 | 140° < | A1-1-U A1-1-O A1-2-U A1-2-O |
390 |
| 18 | Aktion01 (A1) | A1-03 | 30,38 | 13,60 | 30,43 | 13,45 | 140° < | A1-2-U A1-2-O |
390 |
| . | . | . | . | . | . | . | . | . | . |
| 19 | Aktion02 (A2) | A2-01 | 31,37 | 16,93 | 31,24 | 16,84 | 140° < | A2-1-U A2-1-O |
780 |
| 20 | Aktion02 (A2) | A2-02 | 34,13 | 14,63 | 34,06 | 14,49 | 140° < | A2-1-U A2-1-O |
780 |
Alle Masse in m.
Koordinaten x / y relativ zu 0 / 0
Nullpunkt (0/0) an der vorderen linken Ecke des gesamten Messestands (siehe Grundriss unten).
Abkürzungen:
Gruppe: Lagernamen im Grundriss
Lager: NAME-POSITION
Mittelpunkt / Kabeldurchlass x und y: siehe Grundriss
Drehung: siehe Übersicht Lagegeometrie Lager (Mittelpunkt)
Segel: Alle an diesem Lager/Bogen montierten Segel
Segelradius: 780=Segelradius780cm (flach),
390=Segelradius 390cm(steiler)
Grundriss / Lageplan Bogenlager
mit Angabe der lfd. Nr. Bogenlager EG
Lagegeometrie Lager (Mittelpunkt)
Radien 390
* Montage von Segel Radius 780 und 390.
Stylus02:
S2-03*
S2-04
S2-05
Stylus01:
S1-01
S1-02
Stylus03:
S3-01
S3-02
Aktion01:
A1-01
A1-02
A1-03

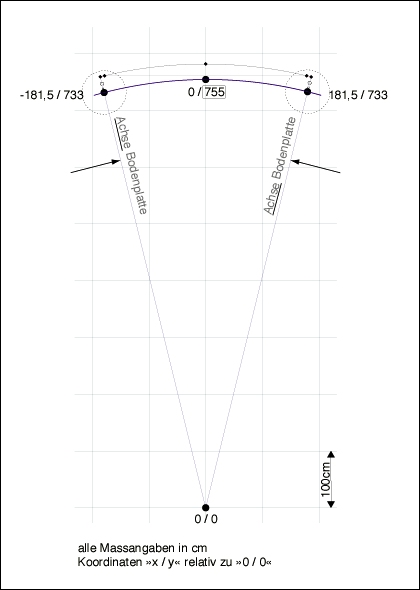

Lagegeometrie Lager (Mittelpunkt)
Radien 780
* Montage von Segel Radius 780 und 390.
Stylus02:
S2-01
S2-02
S2-03*
Anwendung:
AW-01
AW-02
Aktion02:
A2-01
A2-02
Information:
IN-01
IN-02
Neuheiten:
NE-01
NE-02
