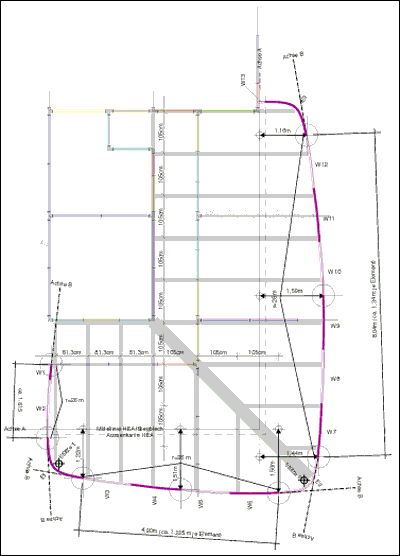

Grundriss Kokon, Stand: 18.02.1999

Der Plan enthält Angaben zu:
- Stahl-Gitter-Bodentragwerk Kokon
- Systemachsen und Lage auf dem OG-Tragwerk
- Einteilung der Plexiglas-Wandelemente
- Position der Deckenstützen Kokon
- alle Masse

STÜCKLISTE

Wandelemente (Achsmasse):
W1+W2: zusammen 181,5 cm breit
W3 bis W6: je 122,5 cm breit
W7 bis W12 (6 Ex.): je 134 cm breit
W13: ca. 16 cm (Zuschnitt Messe)
(W1 ebenfalls Zuschnitt Messe)

Diese Masse sind Achsmasse!
Die Masse verringern sich um jeweils 1 cm für das Kederprofil. (Zuschnittmasse s.u.)

Wandelemente (Zuschnittmasse):
W1: Breiten-Zuschnitt Messe
W2: 146 cm breit
W3 bis W6 (4 Ex.): je 121,5 cm breit
W7 bis W12 (6 Ex.): je 133 cm breit
W13: Breiten-Zuschnitt Messe

Eckelemente:
Breiten-Zuschnitt auf der Messe.
Verformung, Höhen-Zuschnitt und Lackierung im Werk.

Alle Elemente haben eine Höhe von 270 cm. Die geraden Bereiche unten und oben sind je ca. 15 cm. In jedem Fall bei allen Wand- und Eckelementen auf gleicher Höhe (passgenau).

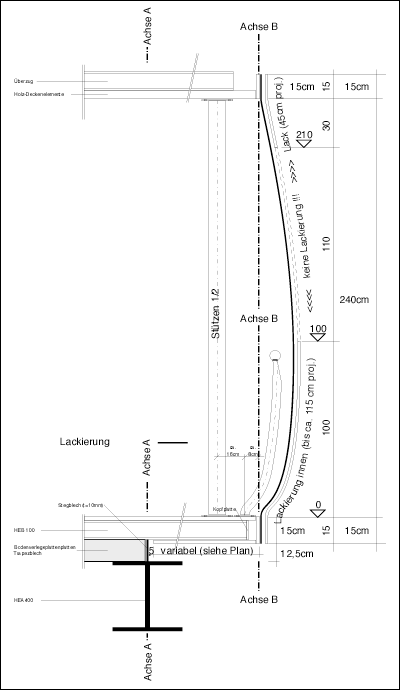

Schnitt Kokon, Stand: 18.02.1999

Der Plan enthält Angaben zu:
- Randabschluss Stahl-Gitter-Bodentragwerk Kokon
- Systemachsen und Lage auf dem OG-Tragwerk
- Position der Kokon-Bodentragwerk-Verkleidung
- Position von Geländer, Stützen, Wandelementen u.a.
- Lackierung Plexiglas-Elemente mit Mattlack
- alle Masse

Übersicht über alle Wandelemente (Plexiglas)

Masse der Wandelemente
(jeweils unten und oben gemessen)
