SEGEL | ÜBERSICHT BEZEICHNUNG, ZUSCHNITT, MONTAGE |
abstract, trimming and installation data for canvases
| Bezeichnung | Beschnitt (siehe auch Koordinaten-Positionsplan) | Montage | weitere Angaben | |||||||||||||
| Gruppe | Segel | Lage | A- | A• | A+ | B- | B• | B+ | C- | C• | C+ | min. / max. Durchgangshöhe (ca. Angaben) (cm) | Radius | Lackierung | lfd. Nummer | Sehne |
| Stylus02 (S2) | S2-1-U | u | -178,2/83,6 | 0/86,6 | 178,2/83,6 | -178,1/0 | 0/0 | 178,1/0 | -177,1/-30,5 | 0/-53,8 | 176,6/-62 | 185 / 216 | 780 | aussen | 01 | 356,4 |
| Stylus02 (S2) | S2-1-O | o | -172,3/61,4 | 0/82,9 | 170,5/87,8 | -175,8/0 | 0/0 | 175,8/0 | -178,2/-83,3 | 0/-85,9 | 178,2/-83,3 | oberhalb S2-1-U | 780 | aussen | 02 | 356,4 |
| Stylus02 (S2) | S2-2-U | u | -178,2/83,6 | 0/86,6 | 178,2/83,6 | -178,1/0 | 0/0 | 178,1/0 | -176/-62 | 0/-54,7 | 178,1/0 | 185 / 210 | 780 | aussen | 03 | 356,4 |
| Stylus02 (S2) | S2-2-O | o | -170,5/87,8 | 0/76,6 | 172/64,9 | -175,8/0 | 0/0 | 175,8/0 | -178,2/-83,3 | 0/-85,9 | 178,2/-83,3 | oberhalb S2-2-U | 780 | aussen | 04 | 356,4 |
| Stylus02 (S2) | S2-3-U | u | -173,2/84,6 | 0/90,4 | 173,2/84,6 | -173/0 | 0/0 | 173/0 | -171,3/-38 | 0/-24,1 | 172,1/-18,4 | 210 / 230 | 390 | aussen | 05 | 346,4 |
| Stylus02 (S2) | S2-3-O | o | -161,1/64,9 | 0/74,4 | 158,9/80,7 | -168,3/0 | 0/0 | 168,3/0 | -173,2/-84,5 | 0/-90,1 | 173,2/-84,5 | oberhalb S2-3-U | 390 | aussen | 06 | 346,4 |
| Stylus02 (S2) | S2-4-U | u | -173,2/84,6 | 0/90,4 | 173,2/84,6 | -173/0 | 0/0 | 173/0 | -172,2/-18,4 | 0/-23,6 | 170,5/-48,2 | 200 / 230 | 390 | aussen | 07 | 346,4 |
| Stylus02 (S2) | S2-4-O | o | -158,9/80,7 | 0/78,6 | 160,5/68,9 | -168,3/0 | 0/0 | 168,3/0 | -173,2/-84,5 | 0/-90,1 | 173,2/-84,5 | oberhalb S2-4-U | 390 | aussen | 08 | 346,4 |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| Stylus01 (S1) | S1-1-E | e | -170,1/85 | 0/75,9 | 170,1/85 | -173,6/0 | 0/0 | 173,5/0 | -172/-83 | 0/-71,6 | 172/-83 | 221 / 233 | 390 | aussen | 09 | 347,1 |
| . | . | . | . | . | . | . | . | . | . | . | .. | . | . | . | . | |
| Stylus03 (S3) | S3-1-U | u | -173,2/84,5 | 0/90,2 | 173,2/84,5 | -173/0 | 0/0 | 173/0 | -170,6/-47,3 | 0/-63,6 | 170,6/-47,3 | 184 / 200 | 390 | aussen | 10 | 346,4 |
| Stylus03 (S3) | S3-1-O | o | -163,4/46,4 | 0/62,1 | 159,6/75,7 | -168,3/0 | 0/0 | 168,3/0 | -173,2/-84,5 | 0/-90,2 | 173,2/-84,5 | oberhalb S3-1-U | 390 | aussen | 11 | 346,4 |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| Anwend. (AW) | AW-1-E | e | -176,9/74,6 | 0/80,7 | 176,9/74,6 | -178,3/0 | 0/0 | 178,3/0 | -177,5/-85,5 | 0/-77,7 | 177,5/-85,5 | 223 / 230 | 780 | aussen | 12 | 356,6 |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| Aktion01 (A1) | A1-1-U | u | -173,3/84,6 | 0/90,4 | 173,1/84,6 | -173/0 | 0/0 | 173/0 | -170/-55,6 | 0/-42,3 | 171,2/-38,8 | 192 / 209 | 390 | aussen | 13 | 346,4 |
| Aktion01 (A1) | A1-1-O | o | -159,6/76,4 | 0/88,8 | 157,2/91,7 | -168,3/0 | 0/0 | 168,3/0 | -173,2/-84,5 | 0/-90,1 | 173,2/-84,5 | oberhalb A1-1-U | 390 | aussen | 14 | 346,4 |
| Aktion01 (A1) | A1-2-U | u | -173,1/84,6 | 0/90,4 | 173,3/84,6 | -173/0 | 0/0 | 173/0 | -171,2/-38,8 | 0/-42,3 | 170/-55,6 | 192 / 209 | 390 | aussen | 15 | 346,4 |
| Aktion01 (A1) | A1-2-O | o | -157,2/91,7 | 0/88,8 | 159,6/76,4 | -168,3/0 | 0/0 | 168,3/0 | -173,2/-84,5 | 0/-90,1 | 173,2/-84,5 | oberhalb A1-2-U | 390 | aussen | 16 | 346,4 |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| Aktion02 (A2) | A2-1-U | u | -178,5/83,6 | 0/86,6 | 178/83,6 | -176,6/0 | 0/0 | 176/0 | -175,7/-22,9 | 0/-18 | 175,1/-22,5 | 165 / 170 | 780 | innen | 17 | 356,5 |
| Aktion02 (A2) | A2-1-O | o | -175,4/67,7 | 0/80,4 | 175,4/67,7 | -177,8/0 | 0/0 | 177,8/0 | -178,3/-83,3 | 0/-86 | 178,3/-83,3 | oberhalb A2-1-U | 780 | innen | 18 | 356,6 |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| Info (IN) | IN-1-E | e | -178,2/72 | 0/80,4 | 178,2/72 | -178,2/0 | 0/0 | 178,2/0 | -176,1/-71,6 | 0/-59,8 | 176,7/-71,5 | 187 / 200 | 780 | innen | 19 | 356,4 |
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | |
| Neuheit. (NE) | NE-1-U | u | -178,5/83,6 | 0/86,6 | 178/83,6 | -178,4/0 | 0/0 | 177,8/0 | -177,3/-43,3 | 0/-43,9 | 175,8/-68,8 | 180 / 205 | 780 | innen | 20 | 356,5 |
| Neuheit. (NE) | NE-1-O | o | -171,2/77,6 | 0/84,3 | 171,2/77,6 | -175,8/0 | 0/0 | 175,8/0 | -178,2/-83,3 | 0/-85,9 | 178,2/-83,3 | oberhalb NE-1-U | 780 | innen | 21 | 356,4 |
Durchgangshöhen:
durchschnittliche min. Durchgangshöhe*: 197,9 cm
mittlere Durchgangshöhe*: 207,3 cm
durchschnittliche max. Durchgangshöhe*: 216,7 cm
*ohne Neuheiten und Aktion02 / ca. Angaben
Alle Masse in cm.
Abkürzungen:
Gruppe: Segelnamen im Grundriss
Segel: NAME-POSITION-LAGE
Lage: u=unten, o=oben, e=nur 1 Segel
A- bis C+: siehe Koordinaten-Positionsplan
Radius: 780=Segelradius780cm (flach),
390=Segelradius 390cm(steiler)
Lackierung: siehe unten
Lagegeometrie Segel (max. Sehne)
Radien 390
Stylus02:
S2-3-U
S2-3-O
S2-4-U
S2-4-O
Stylus01:
S1-1-E
Stylus03:
S3-1-U
S3-1-O
Aktion01:
A1-1-U
A1-1-O
A1-2-U
A1-2-O

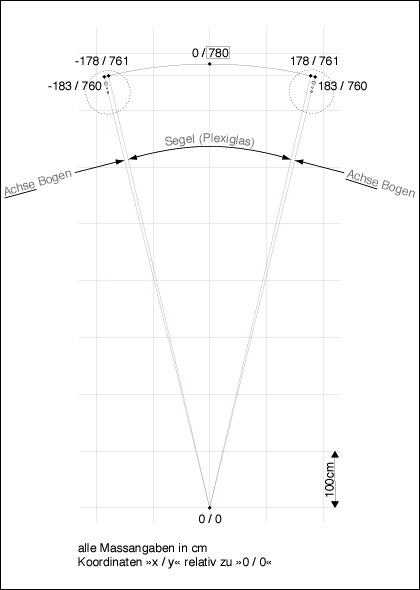

Lagegeometrie Segel (max. Sehne)
Radien 780
Stylus02:
S2-1-U
S2-1-O
S2-2-U
S2-2-O
Anwendung:
AW-1-E
Aktion02:
A2-1-U
A2-1-O
Information:
IN-1-E
Neuheiten:
NE-1-U
NE-1-O
12.02.1999
